Лианы проводов. Инструкция по установки оптического CD-привода

Впервые над резервным копированием данных мне пришлось задуматься около месяца спустя после приобретения моего первого ПК. Сначала сколь либо важными данными на этом компе являлась горстка текстовых файлов, и несколько папок с картинками и фотографиями. У текстов вес обычно с гулькин нос, а графика после обработки архиватором прекрасно умещалась на паре-тройке дискет. Потом появился диалапный инет. Стали качаться дистрибутивы различных программ, музыка, фильмы, ну и несколько игрушек, в результате чего количество дискет, необходимых для бэкапа данных, пришлось увеличивать. Когда количество их превысило все разумные пределы, я понял, что пора прикупить какой-нибудь девайс, который пишет данные на носители повместительнее флоппиков. Собственно, прикупить я его хотел давно, но хотел для самого себя непонятно зачем. Знаете, как иногда бывает: купишь какую-нибудь хитрую вещицу, побалуешься ей недельку-другую, да и забросишь в противоположный угол комнаты. Но со временем убеждение о ненужности такой вещицы начало, как и само время, незаметно уходить. Было решено отправиться в ближайший магазин на разведку. Решив, что пишущие DVD-приводы для меня дороговаты (обращаю внимание читателя на то, что данный текст создавался в 2004 году, когда режущие дивидюки еще только начинали входить в массы, то есть не устанавливались практически на каждый домашний и не только комп), я оглядел окрестности витрин, и тут мое внимание привлекли CD-RW. Разумеется, вы в аналогичной ситуации вольны избрать любой девайс.

Такой я человек, что не люблю платить за то, что могу сделать сам. Так и здесь - не захотел нести системник и CD-RW в магазин, в котором была произведена недавняя покупка, для их объединения и, желательно, долгого и счастливого совместного существования. Подвергся девизу "Сделай сам!" и процессом своей работы спешу поделиться со всеми желающими.

Итак, начали.

ВНИМАНИЕ: все действия, описанные в данной статье, вы выполняете только на свой страх и риск. Автор не несет никакой ответственности за последствия прямого или косвенного применения материалов данной статьи.

Первым делом смотрим на заднюю стенку системного блока и находим блок питания. Если на нем есть выключатель, переведите его в положение "выключено".

Отсоединяем от системника все кабели и, если ваш блок стоит под столом, вытаскивайте его наверх. Если наверху - его постоянное место, то рекомендую освободить на столе вокруг корпуса как можно больше места. Очень желательно, чтобы к "объекту работ" можно было подступиться хотя бы с двух сторон: к задней панели корпуса и к одному из его боков.

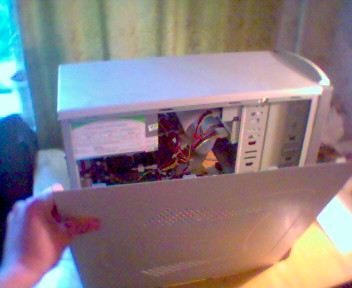

Затем снимаем с корпуса обе боковинки и переднюю панель (Она обычно крепится на защелках, которые легко разжимаются пальцами).

Теперь подходим к корпусу сбоку и внимательно смотрим внутрь. Наверху справа присутствует корзина для монтажа пятидюймовых устройств. Справа она расположена у меня. Расположение у вас зависит от типа вашего корпуса. Если в ваш компьютер установлен CD-ROM или какой-либо девайс, то вы без труда отыщите его в этой корзине.

Теперь смотрим на комплектацию купленного привода . Если драйв вам продали в фирменной упаковке, то, скорее всего, в ней же вы найдете крепежные винты. Если он продавался в целлофановом пакетике, винты придется искать в собственном хозяйстве. Если какой-то подобный девайс (CD-ROM/RW либо DVD-ROM/RW, в общем, вы понимаете, о чем я) уже установлен в ваш корпус, можно свинтить с его крепежной системы один винтик и по нему подобрать еще четыре таких же для устанавливаемого драйва (снятный винтик не забудьте прикрутить на место); болты от жесткого диска даже не выкручивайте - их диаметр отличается от сидиромовских. Меньшее количество винтиков закручивать не рекомендуется – возможна вибрация устройства. Если же четыре винтика найти не удалось, то те, что нашлись, лучше вкрутить в крайние положения.

Если вы ставите первый в системе 5-дюймовый привод (те самые CD/DVD-ки; еще бывают 5"-флоппики, но они настолько древние, что вы вряд ли их ставите), смело пропускайте этот абзац. Если первым в системе устанавливаемый девайс назвать никак нельзя, то читайте и запоминате. Для начала вам следует познакомиться с таким понятием, как джампер. Джампер - это перемычка, которая изменяет статус привода в системе. Статус может принимать три значения (режима) : Master, Slave и Cable Select. Остановимся на каждом из них по-подробнее.
Master (сокращенно MA)– будучи в этом режиме, привод является главным в системе. Если у вас больше одного привода, то в окне «Мой компьютер» первым после флоппи-дисковода (A:\) будет стоять пиктограмма, представляющая именно тот привод, который находиться в режиме MA. Этот режим еще называют «Главным».
Slave (SL) – находящийся в данном режиме девайс распознается системой как второстепенный. Если в вашем компьютере есть один Master-привод, то все остальные должны быть Slave. С английского «Slave» переводится как «Раб».
Cable Select (CS) – если вы не хотите возиться со всякими там главными и рабами, можете выставить на всех имеющихся в системе 5-дюймовых оптических приводах режим Cable Select – главным окажется тот, находящийся на конце шлейфа, а все остальные автоматически станут «слейвами». Лично я не являюсь сторонником режима CS, поэтому предлагаю вам все сделать ручками - просто переставить джампер на ту пару контактов, которая отвечает за режим Slave. Обычно на вновь купленных приводах проставлен режим "Master", поэтому смотрим на заднюю панель драйва и ищем гнездо с шестью штырьками, организованными как три пары (MA, SL и CS попарно). Над гнездом на пластике присутствуют поясняющие надписи к парам штырьков.

Теперь устремляем взор на будущее место привода. Оно закрыто металлической заглушкой, которая соединяется с корпусом двумя узкими "мостиками". Проверните ее, чтобы сломать эти мостики.

Теперь начинаем осмотр шлейфа - широкой полоски, состоящей из ряда проводков. Шлейф одним концом подсоединяется к специальному разъему на материнской плате, а другим - к какому-либо устройству (в нашем случае к приводу). Шлейф содержит в себе как минимум два (часто три) пластмассовый коннектора, один из который подключается к специальному разъему на матплате, а остальные – к устройствам. Если все разъемы на шлейфе уже заняты, вам придется сходить в комьютерный магазин и купить другой, с большим числом коннекторов. Чтобы не ходить в магазин два раза, посмотрите, есть ли у вашего блока питания провод с четырех-контактным разъемом. Провод этот нужен для питания привода, поэтому если такого "проводника эл. тока" вы не обнаружили, к списку покупок прибавляется - следует купить переходник. Кстати, советую заранее рассчитать, насколько подымется нагрузка на БП после прибавления в системе еще одного нахлебника.

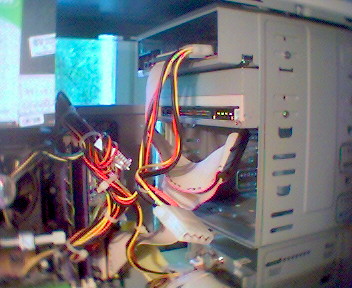

Итак, девайс установлен в корзину, закреплен четырьмя винтами, а вы располагаете комплектом исправных соединительных проводов. Осталось собрать до конца полноценно рабочую конструкцию, к чему и приступим. Все соединительные разъемы обычно расположены на задней панели привода - взгляните на нее и изучите порядок следования этих разъемов. Если слева направо расположен разъем шлейфа (он самый широкий из всех), а за ним следует четырехконтактный разъем (четыре штырька, идущих в ряд), то имеет смысл подключить сначала шлейф, а потом кабель питания, в противном случае последний может помешать установке первого.

Перед установкой шлейфа внимательно посмотрите на его штекер и на разъем приемного гнезда привода – их направляющие вырезы должны совпасть. Вставляя штекер, прилагая небольшие усилия. Затем слегка пошевелите штекер - шлейф не должен выпадать из гнезда привода. Теперь аналогичным способом установите четырехконтактный шнур и шнур питания. Теперь вынимаем с лицевой панели корпуса заглушку, которая раньше прикрывала нишу, занимаемую теперь установленным приводом. После этого ставим лицевую панель на место, закрепляем все свисающие провода, прикручиваем боковинки системного блока, ставим его на прежнее место и собираем все части компьютера воедино. Не забудьте перевести выключатель блока питания в положение "влючено" после сборки. Запускаем компьютер. Если в окне «Мой компьютер» стало одим девайсом больше, то поздравляю - все сделано правильно. Если число девайсов не изменилось, зайдите в BIOS и посмотрите, определился ли только что установленный привод. Если ответ положительный - вам следует поискать драйвера для него. В противном случае выключайте комп, разбирайте его по вышеприведенной схеме и проверяйте на надежность крепления и исправность все шлейфы и кабели. Возможно, один из них неисправен и нужно будет его заменить.
